先导式安全阀正常工作状态：


导阀受弹簧力作用使密封面处于关闭中，当主阀进口与活塞上部气室以导阀连通时，则介质会通过导阀进入到主阀活塞上气室，活塞上部作用面积大于了主阀阀瓣密封面积时，则活塞始终受到向下的净作用力达到了先导式安全阀的一直密封状态。

先导式安全阀的开启状态：

主阀进口压力达到压力时，则导阀会首先开启，主阀气室内的介质则开始从导阀密封面向外满族，浮动堵阀上下会形成压差，以将主阀进口通往气室的管路封闭上，气室内压力值就开始快速下降了。当气室压力值不断低到相对值了，主阀活塞将受向上作用力大于向下作用力的压力差值作用，则活塞上移开启排放介质。



先导式安全阀的回座状态：

主阀进口压力的不断下降达到回座压力时，导阀会首先回座，密封面关闭，随之顶开浮动堵阀，形成了主阀进口与主阀活塞上的气室通道导通的过程，介质由导阀入主阀活塞上部气室、气室压力值开始上升，升至一定程度值时，主阀活塞受向下压力大于向上压力差，则先导式安全阀主阀完成快速关闭，回归正常工作状态。

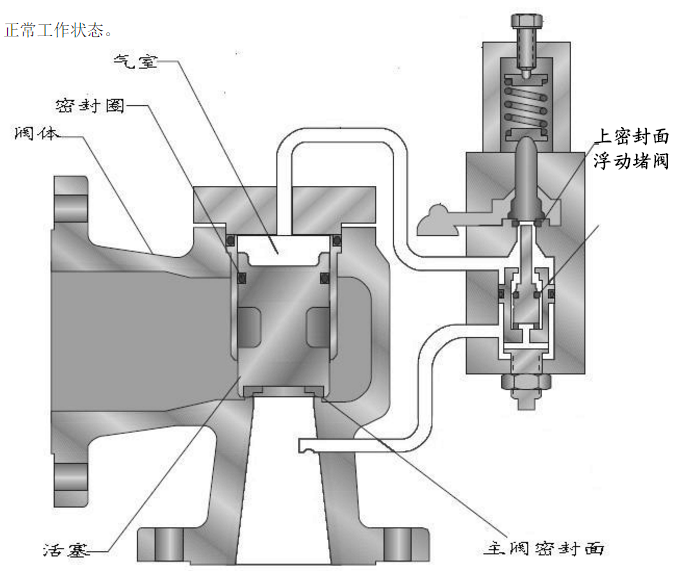

见下图：
